[PlantiFy/v2] MSA 환경에서 결제 시스템 구축하기 2 - Redis 분산 락과 멱등성 설계로 동시성 리팩토링

결제 시스템에서 가장 어려운 부분은 결제 확정(Confirm Payment) 단계

Pay 잔액 차감 / 포인트 사용 or 적립 / 트랜잭션 상태 확정 / 정산 데이터 기록 등 여러 상태가 동시에 변경됨

IF. MSA 환경에서 네트워크 장애, 중복 요청, 다중 인스턴스 환경, 서비스 간 호출 실패

-> 상태만 성공이고 금액은 차감되지 않은 불일치 문제가 발생할 수 있음

=> 원장(Ledger) 정합성 문제

-> 결제 확정 = Ledger 변경이 성공했을 때만 상태를 성공으로 전이



*결제 시스템 개요 확인

[PlantiFy/v2] MSA 환경에서 결제 시스템 구축하기 1 - 서비스 개요 / 책임 분리 기반 상태 전이 결제

---

Redis 싱글 락의 한계

• Redis `SETNX + TTL`
• 락 key: `user:{userId}`
• 락 value(UUID) 저장하지만 검증 X
• unlock 시 `DEL key`

@Component
@RequiredArgsConstructor
public class RedisLock {

    private final StringRedisTemplate stringRedisTemplate;

    public boolean tryLock(String key, long timeoutMillis) {
        String value = UUID.randomUUID().toString();
        Boolean success = stringRedisTemplate.opsForValue()
                .setIfAbsent(key, value, Duration.ofMillis(timeoutMillis));
        return Boolean.TRUE.equals(success);
    }

    public void unlock(String key) {
        stringRedisTemplate.delete(key);
    }
}

---

문제점

1) 락 소유자 미검증 문제

락 value로 UUID를 저장하지만, unlock 시 해당 value를 검증하지 않고 단순히 `DEL key` 수행



다음 같은 시나리오 발생할 수 있음

1. A 서버가 락 획득 후 처리 중 GC 또는 네트워크 지연
2. TTL 만료
3. B 서버가 동일 key로 락 획득
4. A 서버가 finally 블록에서 DEL key 실행
→ B 서버의 락 삭제

=> 결과적으로 동시에 2개의 결제 처리 가능해짐



2) TTL 기반 락의 불안정성

TTL은 예상 실행 시간에 의존

• 처리 시간 > TTL -> 락 풀림
• TTL을 길게 잡으면 장애 시 락이 오래 유지

=> 락 안정성과 장애 복구 중 하나를 포기해야 함



3) 단일 Redis 의존성

Redis 장애 or Failover 상황에서

• 락 정보 유실
• 중복 결제 처리 가능
• 정합성 보장 불가

=> 로컬 뮤텍스에 가까운 구현

---

해결: Redisson Redlock

다중 Redis 인스턴스 기반 분산 락



각 Redis 노드에서 독립적으로 락을 획득하고
과반수 이상에서 성공할 경우에만 락을 유효하다고 판단



일부 Redis 장애 상황에서도 락이 정상적으로 동작하도록 구성
-> 단일 Redis 장애로 인한 락 유실 문제 완화

---

특징

• 락 소유자 검증
  • threadId / UUID 기반으로 락 소유자 식별
  • 다른 스레드/인스턴스는 unlock 불가
• Lua Script 기반 안전한 unlock

  • `DEL`이 아닌 원자적 비교 후 삭제 -> 락 탈취 문제 방지
• Watchdog으로 TTL 자동 연장
  • 락을 잡고 있는 동안 TTL 자동 갱신 -> GC / 네트워크 지연 상황에서도 락 유지
• 다중 Redis 기반 락 판단
  • 여러 Redis 노드에 대해 락을 획득하고 과반수 기준으로 성공 여부 판단
    -> 일부 Redis 장애 상황에서도 락 동작 유지

---

코드 확인

implementation 'org.redisson:redisson-spring-boot-starter:3.40.0'



`application.yml`

redisson:
  redlock:
    servers:
      - redis://redis-0.redis-headless.kafka.svc.cluster.local:6379
      - redis://redis-1.redis-headless.kafka.svc.cluster.local:6379
      - redis://redis-2.redis-headless.kafka.svc.cluster.local:6379



Redisson 기반 `LockProvider`

@Component
public class LockProvider {

    private final RedissonClient redissonClient1;
    private final RedissonClient redissonClient2;
    private final RedissonClient redissonClient3;

    public LockProvider(
            @Qualifier("redissonClient1") RedissonClient redissonClient1,
            @Qualifier("redissonClient2") RedissonClient redissonClient2,
            @Qualifier("redissonClient3") RedissonClient redissonClient3) {
        this.redissonClient1 = redissonClient1;
        this.redissonClient2 = redissonClient2;
        this.redissonClient3 = redissonClient3;
    }

    public RLock getLedgerLock(Long userId) {
        String key = "ledger:" + userId;
        RLock lock1 = redissonClient1.getLock(key);
        RLock lock2 = redissonClient2.getLock(key);
        RLock lock3 = redissonClient3.getLock(key);
        return new RedissonRedLock(lock1, lock2, lock3);
    }
}

RLock lock = lockProvider.getLedgerLock(userId);
lock.tryLock(3, 10, TimeUnit.SECONDS);

---

도메인 경계에 따른 분산 락 설계

락의 기준은 요청이 아니라 도메인 책임



Pay Service — 금전 원장 보호

• 락 키: `ledger:{userId}`
• Pay + Point를 하나의 논리적 원장으로 취급
• 결제 / 환불 / 충전 모두 동일 락 사용

=> 금전 상태는 동시에 변경될 수 없음



Transaction Service — 상태 전이 보호

• 락 키: `transaction:{userId}`
• `PENDING → PAYMENT / FAILED` 중복 방지
• Scheduler / Kafka Consumer에서도 동일 락 사용

=> 상태 전이는 한 번만 일어나야 함



Payment Service — 실행 로그 보호

• 락 키: `payment:{userId}`
• 실제 돈은 움직이지 않지만
• 결제/환불/취소 중복 실행되면 안 됨

---

Pay Service

책임 분리

Controller
  ↓
PayFacadeService
  ↓
┌───────────────────────────────┐
│ PaymentOrchestrator            │
│ RefundOrchestrator             │
│ CancellationOrchestrator       │
└─────────────┬─────────────────┘
              ↓
        LedgerService (단일 원장)
              ↓
        Pay / Point (Atomic)

=> 결제 흐름은 Orchestrator가 조율하고, 금전 변경은 LedgerService가 단일 책임으로 보장

/ 각 서비스는 자신의 로컬 트랜잭션만 관리





`PayFacadeService`: Pay 서비스의 진입점

외부 요청을 내부 유스케이스로 위임하는 계층 / API 계층과 도메인 흐름 분리

• Controller -> 내부 로직 연결
• 결제 / 환불 / 취소 유스케이스 선택
• Orchestrator / Query 계층 분기



`PaymentOrchestrator`: 결제 사가의 중앙 조정자(Coordinator)

여러 로컬 트랜잭션 순서대로 실행 및 확정

ledgerService.debit(userId, finalAmount, pointToUse);
transactionClient.updateTransactionToSuccess(...);
paySettlementService.savePaySettlement(...);

• 결제 실행
• Transaction 서비스 호출
• Ledger 차감
• Settlement 기록



`LedgerService`: 금전 상태 변경을 담당하는 원장 서비스

Pay와 Point를 하나의 논리적 트랜잭션으로 처리

• Pay 잔액 차감 / 복구
• Point 차감 / 적립
• 분산 락(Redisson) 기반 동시성 제어
  • `userId` 기준 단일 락



`PayQueryService`: Pay 도메인의 단순 조회책임을 가진 경량 Query 서비스

• Pay 잔액 조회
• 잔액 유효성 검증

---

Phase 정리

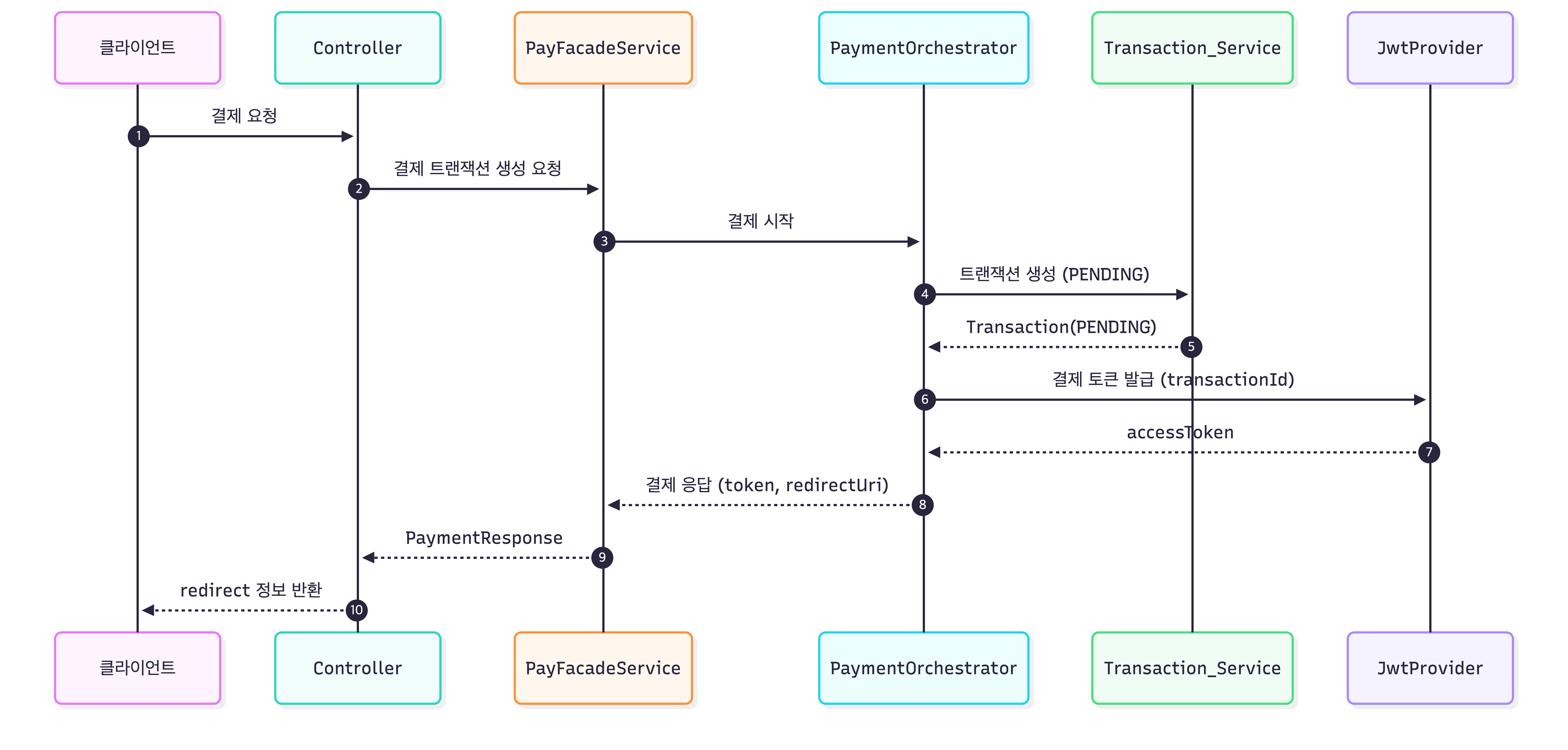

Phase 1 - 결제 시작 (Pending 생성 + Redirect 준비)

POST /v1/pay/payment

• 트랜잭션 상태 `PENDING`
• 결제 클라이언트로 이동하기 위한 redirect + 검증용 token 생성



Phase 2 - 결제 확정 (Ledger 차감 + 상태 확정)

GET /v1/pay/payment

• 실제 결제 확정
• Ledger 락 획득 (`ledger:{userId}`)
• 원장 차감
• 트랜잭션 상태 `PAYMENT`
• 정산 데이터 기록

---

참고

CQRS(Command Query Responsibility Segregation)

• 데이터 저장소로부터 읽기와 업데이트 작업 분리하는 패턴
• 명령(command) ~> 데이터 쓰기 / 쿼리(Query) ~> 데이터 읽기
• (+) 애플리케이션 퍼포먼스, 확장성, 보안성 ↑

---

기타

사가 패턴 - 코레오그래피 기반 사가 / 오케스트레이션 기반 사가 & 2PC

---
