[밑바닥부터 시작하는 딥러닝] CHAPTER 2 퍼셉트론

CHAPTER 2 퍼셉트론

퍼셉트론(perceptron) 알고리즘

• 프랑크 로젠블라트(Frank Rosenblatt) 1957년 고안한 알고리즘
• 신경망(딥러닝)의 기원이 되는 알고리즘

1. 퍼셉트론이란?

다수의 신호를 입력으로 받아 하나의 신호를 출력

(입력: 다수의 신호 -> 출력: 하나의 신호)



*신호: 전류나 강물처럼 흐름이 있는 것

/ 흐름을 만들고 정보를 앞으로 전달(전류: 전선을 타고 흐르는 전자를 내보냄)

퍼셉트론 신호: 흐른다/안 흐른다(1 OR 0)

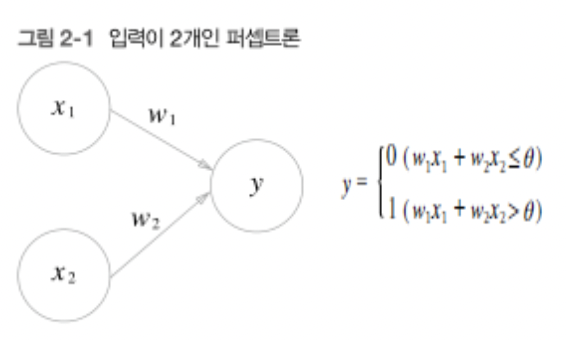

입력이 2개인 퍼셉트론

• 입력 신호: x_1, x_2
• 출력 신호: y
• 가중치: w_1, w_2 (w = weight)
• 뉴런 OR 노드: 원



입력 신호가 뉴런에 보내질 때 각각 고유한 가중치 곱해짐 => w_1x_1, w_2,x_2

뉴런에서 보내온 신호의 총합 > 정해진 한계(임계값, θ(theta, 세타) -> 1 출력 = 뉴런이 활성화 한다

복수의 입력 신호*고유한 가중치



*가중치: 각 신호가 결과에 주는 영향력 조절하는 요소

=> 가중치 ↑ -> 해당 신호 중요 ↑

NOTE
가중치 = (전류에서 말하는) 저항
저항: 전류의 흐름을 억제하는 매개변수/ 저항 ↓ -> 전류 ↑
퍼셉트론의 가중치 값 ↑ -> 신호 ↑
=> 서로 작용하는 방향은 반대, 신호가 얼마나 잘(OR 어렵게) 흐르는가를 통제한다 -> 가중치 = 저항 기능



2. 단순한 논리 회로

진리표: 입력 신호와 출력 신호의 대응 표



퍼셉트론의 구조는 AND, NAND, OR 게이트 모두 똑같음

But, 매개변수(가중치와 임계값)의 값이 다름

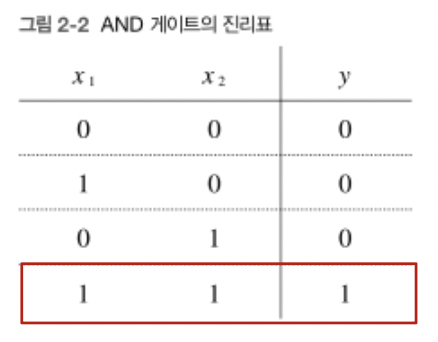

진리표

1) AND 게이트

입력이 둘, 출력이 하나

두 입력 모두 1 -> 1 출력/ 그외 0



AND 게이트 만족하는 매개변수

(w_1, w_2, θ) = (0.5, 0.5, 0.7) OR (0.5, 0.5, 0.8) OR (1.0, 1.0, 1.0)

x_1, x_2 모두 1 -> 가중 신호의 총합이 주어진 임계값을 웃돎

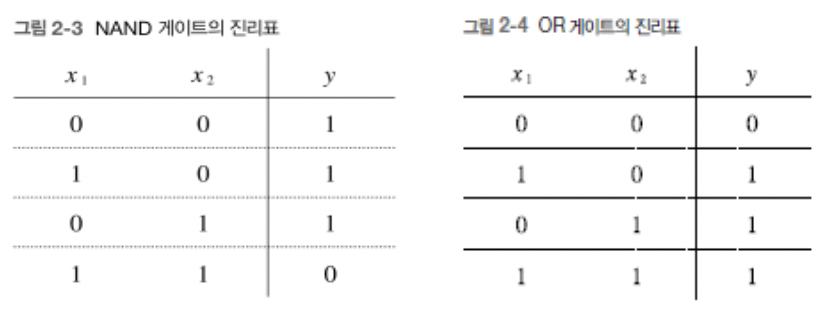

2) NAND 게이트와 OR 게이트

① NAND 게이트

NAND = Not AND => 출력: AND 게이트의 출력 뒤집은 것

x_1, x_1 모두 1 -> 0 출력/ 그 외 1



NAND 게이트 만족하는 매개변수

(w_1, w_2, θ) = (-0.5, -0.5, -0.7)

=> AND 게이트를 구현하는 매개변수의 부호를 모두 반전



② OR 게이트

입력 신호 중 하나 이상이 1 -> 출력 1

 NOTE
인간(컴퓨터X): 진리표의 학습 데이터 -> 매개변수의 값 생각함
기계학습: 매개변수의 값을 정하는 작업 -> 컴퓨터가 자동으로 하도록
학습: 적절한 매개변수 값을 정하는 작업
사람: 퍼셉트론의 구조(모델)를 고민, 컴퓨터에 학습할 데이터를 주는 일



3. 퍼셉트론 구현하기

1) 간단한 구현부터

>>> def AND(x1, x2):
...	w1, w2, theta = 0.5, 0.5, 0.7 # 매개변수 함수 안에서 초기화
...   	tmp = x1*w1 + x2*w2
...    	if tmp <= theta:
...    		return 0
...    	elif tmp > theta: # 가중치 곱한 입력의 총합 > 임계값 -> 1
...    		return 1

AND(0, 0) # 0을 출력
AND(1, 0) # 0을 출력
AND(0, 1) # 0을 출력
AND(1, 1) # 1을 출력

2) 가중치와 편향 도입

θ -> b로 치환

• 가중치(weight): w_1, w_2
• 편향(bias): b

=> 퍼셉트론

• 입력 신호*가중치 + 편향 < 0 -> 0
• 입력 신호*가중치 + 편향 >= 0 -> 1

>>> import numpy as np

>>> x = np.array([0, 1])
>>> w = np.array([0.5, 0.5])
>>> b = -0.7
>>> w*x
array([ 0., 0.5])
>>> np.sum(w*x)
0.5
>>> np.sum(w*x) + b
-0.19999999999999996 # 약 -0.2 (부동소수점 수에 의한 연산 오차)

• 넘파이 배열끼리의 곱셈: 두 배열의 원소 수 = -> 각 원소끼리 곱함
  => w*x에서 인덱스가 같은 원소끼리 곱함([0, 1] * [0.5, 0.5])
• np.sum() 메서드: 입력한 배열에 담긴 모든 원소의 총합 계산

3) 가중치와 편향 구현하기

AND, NAND, OR는 모두 같은 구조의 퍼셉트론, 차이: 가중치 매개변수의 값

>>> import numpy as np

>>> def AND(x1, x2):
...	x = np.array([x1, x2])
...	w = np.array([0.5, 0.5])
...	b = -0.7
...	tmp = np.sum(w*x) + b
...	if tmp <= 0:
...		return 0
...	else:
...		return 1

• 가중치와 편향 도입한 NAND
• -θ -> b로  치환(AND의 theta -> -b)
• 편향 != 가중치 w_1, w_2 기능
  • w_1, w_2: 입력 신호가 결과에 주는 영향력(중요도)을 조절하는 매개변수
  • 편향: 뉴런이 얼마나 쉽게 활성화(결과: 1 출력)하느냐 조정하는 매개변수
• ex. b = -0.1 -> 각 입력 신호*가중치 값 합 <= 20.0 -> 뉴런 활성화 X

NOTE
편향: 한쪽으로 치우쳐 균형을 깬다
두 입력이 모두 0이어도 결과로 (0이 아닌) 편향 값 출력

>>> import numpy as np

>>> def NAND(x1, x2):
...	x = np.array([x1, x2])
...	y = np.array([-0.5, -0.5])
...	b = 0.7
...	tmp = np.sum(w*x) + b
...	if tmp <= 0:
...		return 0
...	else:
...		return 1

>>> def OR(x1, x2):
...	x = np.array([x1, x2])
...	y = np.array([0.5, 0.5])
...	b = -0.2
...	tmp = np.sum(w*x) + b
...	if tmp <= 0:
...		return 0
...	else:
...		return 1



4. 퍼셉트론의 한계

1) 도전! XOR 게이트

XOR 게이트: 배타적 논리합



*배타적: 자기 외에 거부



x_1과 x_2 중 한쪽이 1 -> 1 출력

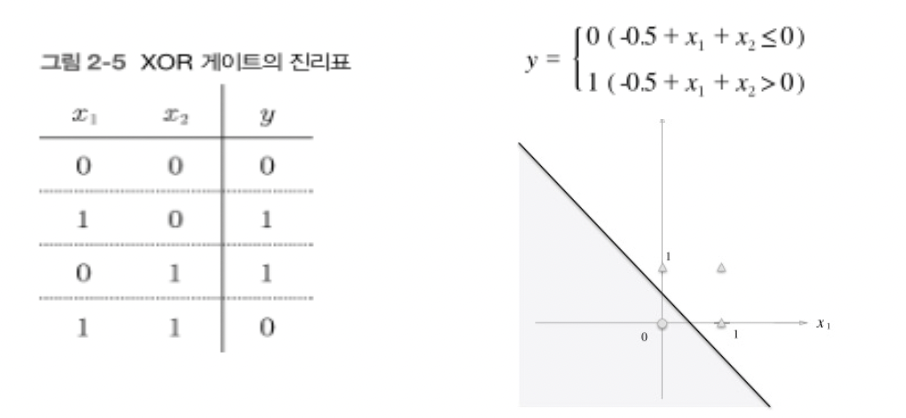

OR 게이트의 동작 -> 시각적

ex. 가중치 매개변수 (b, w_1, w_2) = (-0.5, 1.0, 1.0) -> 진리표 만족

직선으로 나뉜 한쪽 영역 -> 1출력/ 다른 한쪽 -> 0 출력

진리표, 퍼셉트론의 시각화: 회색영역은 0 출력하는 영역, 전체 영역: OR 게이트의 성질 만족

OR 게이트: (x_1, x_2) = (0, 0) -> 0 출력/ (0, 1), (1, 0), (1, 1) -> 1 출력

• 0: 원(○)
• 1: 삼각형(△)

=> 직선 하나로 ○과 △을 나눌 수 X

2) 선형과 비선형

곡선이라면 ○과 △을 나눌 수 있음

퍼셉트론: (-)직선 하나로 나눈 영역만 표현

• 비선형 영역: 곡선의 영역
• 선형 영역: 직선의 영역



5. 다층 퍼셉트론이 출동한다면

퍼셉트론 -> XOR 게이트 표현 X

퍼셉트론 층 쌓음 -> 다층 퍼셉트론(multi-layer perceptron)

1) 기존 게이트 조합하기

AND, NAND, OR 게이트  조합 -> XOR 게이트

AND, NAND, OR 게이트에 '?'대입/조합 -> XOR

• 입력 신호: x_1, x_2
• 출력 신호: y

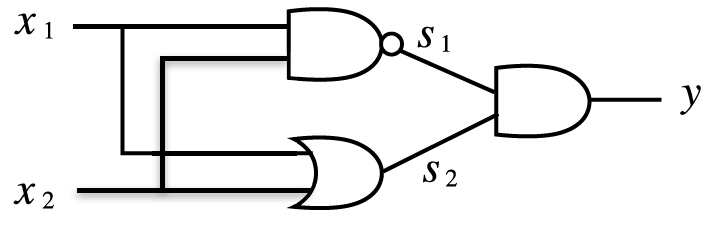

x_1과 x_2 -> NAND와 OR 게이트의 입력, NAND와 OR의 출력 -> AND 게이트의 입력



NAND의 출력: s_1, OR의 출력: s_2

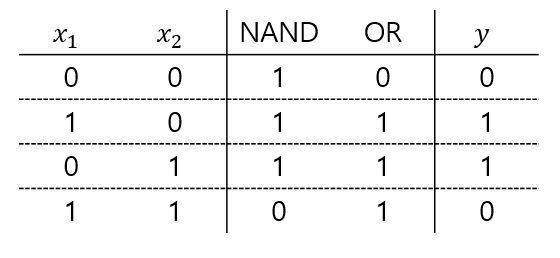

XOR 게이트의 진리표

2) XOR 게이트 구현하기

>>> def XOR(x1, x2):
...	s1 = NAND(x1, x2)
... 	s2 = OR(x1, x2)
... 	y = AND(s1, s2)
...	return y

XOR(0, 0) # 0을 출력
XOR(1, 0) # 1을 출력
XOR(0, 1) # 1을 출력
XOR(1, 1) # 0을 출력

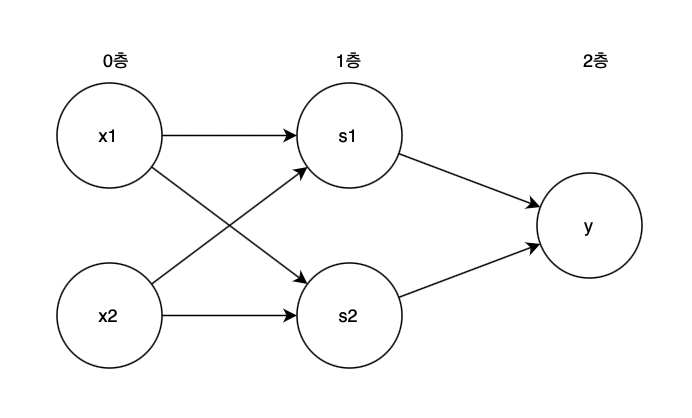

XOR를 뉴런을 이용한 퍼셉트론으로 표현

XOR의 퍼셉트론

XOR: 다층 구조의 퍼셉트론

(왼쪽부터 0츨, 1층, 2층)



• 단층 퍼셉트론: AND, OR
• 2층 퍼셉트론: XOR

=> 다층 퍼셉트론: 층이 여러 개인 퍼셉트론

0층 -> 1층 신호 전달 -> 2층 신호 전달

1. 0층의 두 뉴런이 입력 신호를 받아 1층의 뉴런으로 신호를 보낸다
2. 1층의 뉴런이 2층의 뉴런으로 신호를 보내고, 2층의 뉴런은 y를 출력한다

2층 퍼셉트론의 동작 ~= 공장의 조립라인

1. 1단(1층째) 작업자: 흘러오는 부품 다듬어 일이 완료되면 2단(2층째) 작업자에게 건내줌
2. 2단 작업자: 1단 작업자로부터 전달받은 부품 다듬어 완성품으로 만들어 출하(출력)

=> 작업자들 사이에서 부품 전달하는 일 이뤄짐



=> 단층 퍼셉트론으로는 표현하지 못한 것을 층을 하나 늘려 구현

WARNING
가중치 갖는 층: 2개(0층과 1층 사이, 1층과 2층 사이) => 2층 퍼셉트론



6. NAND에서 컴퓨터까지

다층 퍼셉트론: 지금까지 본 회로보다 복잡한 회로 만들 수 O

ex. 덧셈을 처리하는 가산기, 2진수 -> 10진수 변환하는 인코더, 어떤 조건 충족 -> 1 출력 회로(패리티 검사 회로)



컴퓨터: 정보 처리하는 기계

입력 -> 컴퓨터 -> 정해진 방법으로 처리, 결과 출력

NAND 게이트 ~> 컴퓨터 만들 수 있음



*정해진 방법으로 처리: 컴퓨터도 입력과 출력으로 구성된 특정 규칙대로 계산 수행



이론상) 2층 퍼셉트론 -> 컴퓨터 만들 수 있음

2층 퍼셉트론: 비선형인 시그모이드 함수 ->  활성화 함수로 이용 => 임의의 함수 표현 O

컴퓨터 만드는 데 필요한 부품(모듈) 단계적 만들어 감

ㄴAND와 OR 게이트 -> 반가산기와 전가산기 -> 산술 논리 연산 장치(ALU) -> CPU



=> 퍼셉트론 층 거듭 쌓으면 비선형적인 표현 O, 이론상 컴퓨터가 수행하는 처리 기록 O

---

정리

• 퍼셉트론: 입출력을 갖춘 알고리즘
  • 입력 -정해진 규칙-> 값 출력
• 퍼셉트론의 매개변수: 가중치/ 편향
• 퍼셉트론 -> AND, OR 게이트 등의 논리 회로 표현O
• XOR 게이트: 단층 퍼셉트론으로 표현X
• 2층 퍼셉트론 이용 -> XOR 게이트를 표현O
• 단층 퍼셉트론: 직선형 영역만 표현O/ 다층 퍼셉트론: 비선형 영역도 표현O
• 다층 퍼셉트론: (이론상) 컴퓨터를 표현O

---
