[Real MySQL 8.0 1] 04 아키텍처 - 1. MySQL 엔진 아키텍처

1. MySQL 엔진 아키텍처

MySQL 서버: MySQL 엔진(ex. 사람 머리) + 스토리지 엔진(ex. 손발)

핸들러 API를 만족하면 누구든 스토리지 엔진을 구현해 MySQL 서버에 추가해 사용할 수 있음

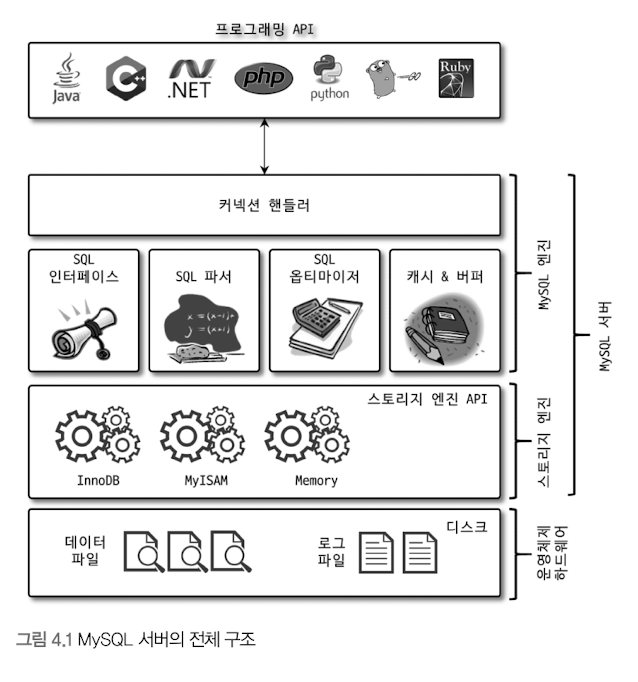

1) MYSQL의 전체 구조

MySQL 엔진

• 커넥션 핸들러:클라이언트로부터의 접속 및 쿼리 요청 처리
• SQL 파서
• 전처리기
• 옵티마이저: 쿼리의 최적화 실행



표준 SQL(ANSI SQL) 문법 지원 -> 타 DBMS와 호환되어 실행 O



스토리지 엔진

• MySQL 엔진(1개): 요청된 SQL 문장 분석 or 최적화
  • DBMS의 두뇌에 해당하는 처리/ 1개
• 스토리지 엔진(N개): 실제 데이터 -> 디스크 스토리지에 저장 or 디스크 스토리지부터 데이터 읽어오기
  • 여러 개 동시에 사용할 수 있음
  • 사용할 스토리지 엔진 지정 -> 해당 테이블의 모든 읽기/변경 작업
    • `CREATE TABLE test_table (fd1 INT, fd2 INT) ENGINE=INNODB;
      • `test_table`은 InnoDB 스토리지 엔진 사용하도록 정의
  • 성능 향상 -> 키 캐시(MyISAM 스토리지 엔진) or InnoDB 버퍼 풀(InnoDB 스토리지 엔진) 기능 내장



핸들러(Handler) API

핸들러 요청: MySQL 엔진의 쿼리 실행기에서 데이터 쓰기/읽기 -> 각 스토리지 엔진에 쓰기/읽기 요청

-> 사용되는 API: 핸들러 API/ 핸들러 API ~> MySQL 엔진과 데이터를 주고 받음



데이터(레코드) 작업 확인

SHOW GLOBAL STATUS LIKE 'Handler%';

---

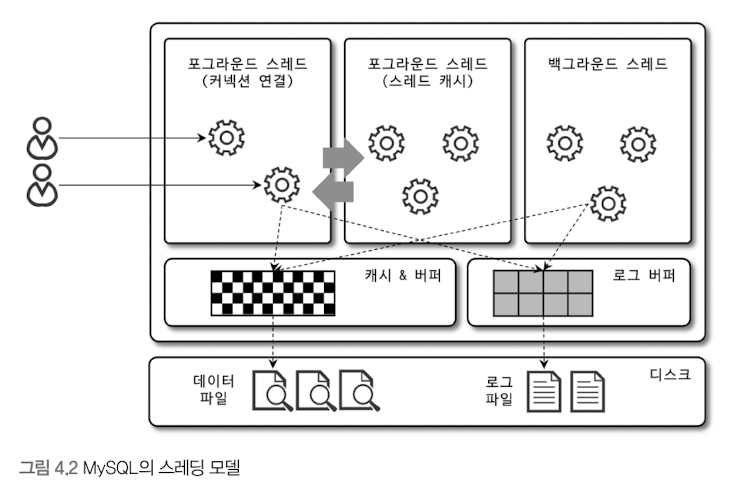

2) MYSQL 스레딩 구조

프로세스 기반 X 스레드 기반 O

=> 프그라운드(Foreground) 스레드 / 백그라운드(Background) 스레드



실행 중인 스레드의 목록 확인

SELECT thread_id, name, type, processlist_user, processlist_host
FROM performance_schema, threads ORDER BY type, thread_id;

`tread/sql/one_connection` 스레드: 실제 사용자의 요청을 처리하는 포그라운드 스레드

백그라운드 스레드 개수: MySQL 서버의 설정의 내용에 따라 가변적일 수 있음
동일한 이름의 스레드 2개 이상: 여러 스레드가 동일 작업을 병렬로 처리

*스레드 풀 vs. 전통적인 스레드 모델 => 포그라운드 스레드와 커넥션의 관계
전통적인 스레드 모델: 커넥션별로 포그라운드 스레드 하나씩 생성되고 할당 (1:1 관계)
스레드 풀: 하나의 스레드가 여러 개의 커넥션 요청 전담 (-> 4.1.9절 '스레드 풀')



포그라운드 스레드(클라이언트 스레드)

최소한 MySQL 서버에 접속된 클라이언트의 수만큼 존재, 각 클라이언트 사용자가 요청하는 쿼리 문장 처리



클라이언트 사용자가 작업 마치고 커넥션 종료 -> 해당 커넥션 담당하던 스레드는 스레드 캐시(Thread cache)로 되돌아감

이미 스레드 캐시에 일정 개수 이상의 대기 중인 스레드 O -> 스레드 캐시에 넣지 X 스레드 종료

=> 일정 개수의 스레드만 스레드 캐시에 존재

`tread_cache_size` 시스템 변수: 스레드 캐시에 유지할 수 있는 최대 스레드 개수 설정



MySQL의 데이터 버퍼 or 캐시 -> 데이터/ 없는 경우: 직접 디스크의 데이터 or 인덱스 파일로부터 읽어와서 작업 처리

• MyISAM 테이블: 디스크 쓰기 작업까지 포그라운드 스레드가 처리
• InnoDB 테이블: 데이터 버퍼 or 캐시까지만 포그라운드 스레드가 처리
  / 나머지(버퍼로부터 디스크까지 기록): 백그라운드 스레드가 처리



백그라운드 스레드

• 인서트 버퍼(Insert Buffer)를 병합하는 스레드
• 로그를 디스크로 기록하는 스레드(Log thread)
• InnoDB 버퍼 풀의 데이터를 디스크에 기록하는 스레드(Write thread)
• 데이터를 버퍼로 읽어 오는 스레드
• 잠금 or 데드락 모니터링하는 스레드

MySQL 5.5 버전부터: 데이터 쓰기 스레드/데이터 읽기 쓰레드의 개수 2개 이상 지정 O

`innodb_write_io_threads`, `innodb_read_io_threads` 시스템 변수: 스레드 개수 설정



InnoDB에서도 데이터 읽는 작업: 주로 클라이언트 스레드에서 처리

-> 읽기 스레드 많이 설정할 필요 X But, 쓰기 스레드: 많은 작업 백그라운드로 처리

-> 일반적인 내장 디스크 사용할 때 2~4

/ DAS or SAN 같은 스토리지 사용할 때는 디스크를 최적으로 사용할 수 있을 만큼 충분히 설정하는 것이 좋음

---

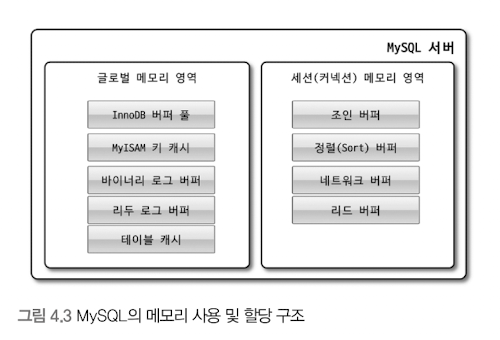

3) 메모리 할당 및 사용 구조

MySQL에서 사용되는 메모리 공간: 글로벌 메모리 영역 / 로컬 메모리 영역

• 모든 메모리 공간은 MySQL 서버가 시작되면서 운영체제로부터 할당
  • 요청된 메모리 공간 100% or 그 공간만큼 예약, 필요할 때 조금씩 할당해주는 경우
  • 할당 방식 복잡, 서버가 사용하는 정확한 메모리 양 측정 어려움
  • -> MySQL 시스템 변수로 설정해 둔 만큼 운영체제로부터 메모리를 할당받는다고 생각

글로벌 메모리 영역

클라이언트 스레드 수와 무관하게 하나의 메모리 공간만 할당

-> 필요에 따라 2개 이상의 메모리 공간 할당받을 수 있음

생성된 글로벌 영역이 N개라고 해도 모든 스레드에 의해 공유

테이블 캐시/ InnoDB 버퍼 풀/ InnoDB 어댑티브 해시 인덱스/ InnoDB 리두 로그 버퍼



로컬 메모리 영역(= 세션 메모리 영역)

• 클라이언트 스레드가 사용하는 메모리 공간 => 클라이언트 메모리 영역
  • 클라이언트) MySQL 서버 접속 -> 서버) 클라이언트 커넥션으로부터의 요청 처리 위해 스레드를 하나씩 할당
• 클라이언트와 MySQL 서버와의 커넥션: 세션 => 세션 메모리 영역



MySQL 서버상에 존재하는 클라이언트 스레드가 쿼리를 처리하는 데 사용하는 메모리 영역

각 클라이언트 스레드별로 독립적으로 할당, 공유 X

일반적으로 메모리 영역 크기 신경 쓰지 않고 설정(vs. 글로벌 메모리 영역: 주의)

-> 최악의 경우: MySQL 서버가 메모리 부족으로 멈출 수 있으므로 적절한 메모리 공간 설정 필요

• 각 쿼리의 용도별로 필요할 때만 공간 할당, 필요 X -> 할당 하지 않을 수 있음
  • ex. 정렬 버퍼 or 조인 버퍼
• 커넥션이 열려 있는 도안 계속 할당된 상태로 남아 있는 공간
  • ex. 커넥션 버퍼, 결과 버퍼
• 쿼리를 실행하는 순간에만 할당했다가 다시 해제하는 공간
  • ex. 정렬 버퍼 or 조인 버퍼

정렬 버퍼(Sorted buffer)/ 조인 버퍼/ 바이너리 로그 캐시/ 네트워크 버퍼

---

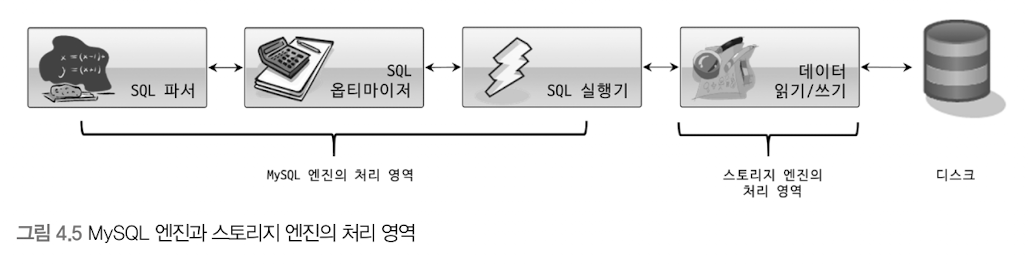

4) 플러그인 스토리지 엔진 모델

대부분의 작업 -> MySQL 엔진에서 처리, 마지막 데이터 읽기/쓰기 -> 스토리지 엔진에서 처리

IF. 사용자) 새로운 용도의 스토리지 엔진을 만들어도 DBMS의 전체 기능 X 일부분의 기능만 수행하는 엔진 작성 O



데이터 읽기/쓰기 작업: 대부분 1건의 레코드 단위

ex. 특정 인덱스의 레코드 1건 읽기 or 마지막 읽은 레코드의 다음/이전 레코드 읽기



<핸들러(Handler) = 핸들러 객체>

• MySQL 서버의 소스코드로부터 넘어온 표현
• 어떤 기능을 호출하기 위해 사용하는 운전대와 같은 역할을 하는 객체
• ex. 사람이 핸들(운전대)을 이용해 자동차 운전
• MySQL 엔진 - 사람 역할 / 각 스토리지 엔진 - 자동차 역할

=> MySQL 엔진이 스토리지 엔진을 조절(데이터 읽기/저장 명령)하기 위해 핸들러 사용

`Handler_`로 시작하는 상태 변수: MySQL 엔진이 각 스토리지 엔진에게 보낸 명령의 횟수를 의미하는 변수

`GROUP BY` or `ORDER BY` 등 복잡한 처리: 스토리지 엔진 X MySQL의 처리 영역인 쿼리 실행기에서 처리



하나의 쿼리 작업 -> 여러 하위 작업으로 나뉘어짐

각 하위 작업이 MySQL 엔진 영역 or 스토리지 엔진 영역 처리 구분할 줄 알아야 함

// MySQL 서버(mysqld)에서 지원되는 스토리지 엔진
SHOW ENGINES;



`Support` 칼럼에 표시될 수 있는 값

• YES: 현재 MySQL 서버에 포함 O/ 사용 가능으로 활성화된 상태
• DEFAULT: 'YES'와 동일한 상태/ 필수 스토리지 엔진(없으면 MySQL 시작되지 않을 수도 있음)
• NO: 현재 MySQL 서버에 포함 X
• DISABLED: 현재 MySQL 서버에 포함 O/ 파라미터에 의해 비활성화된 상태



MySQL 서버에 포함 X 스토리지 엔진(`Support` = NO) 사용

-> MySQL 서버를 다시 빌드(컴파일)해야 함 => 플러그인 형태로 빌드된 스토리지 엔진 라이브러리

스토리지 엔진, 인증 및 전문 검색용 파서와 같은 플러그인 (설치 O) 확인

SHOW PLUGINS;



+ 인증 or 전문 검색 파서 or 쿼리 재작성 플러그인, 비밀번호 검증과 커넥션 제어 등 관련된 플러그인

/ MySQL 서버의 기능을 커스텀하게 확장할 수 있게 플러그인 API -> 메뉴얼에 공개

=> 기존 MySQL 서버에서 제공하던 기능 확장 or 완전히 새로운 기능을 플러그인 이용해 구현할 수 있음

---

5) 컴포넌트

8.0 버전부터: 기존 플러그인 아키텍처 대처 -> 컴포넌트 아키텍처 지원



<MySQL 서버 플러그인 단점>

• 오직 MySQL 서버와 인터페이스할 수 있고, 플러그인끼리 통신 X
• MySQL 서버의 변수나 함수 직접 호출 -> 안전 X (캡슐화 X)
• 상호 의존 관계 설정 X -> 초기화 어려움



비밀번호 검증 기능

5.7 버전까지: 플러그인 형태로 제공 / 8.0 버전부터: 컴포넌트로 개선

// validate_password 컴포넌트 설치
INSTALL COMPONENT 'file://component_validate_password';

// 설치된 컴포넌트 확인
SELECT * FROM mysql.component;

---

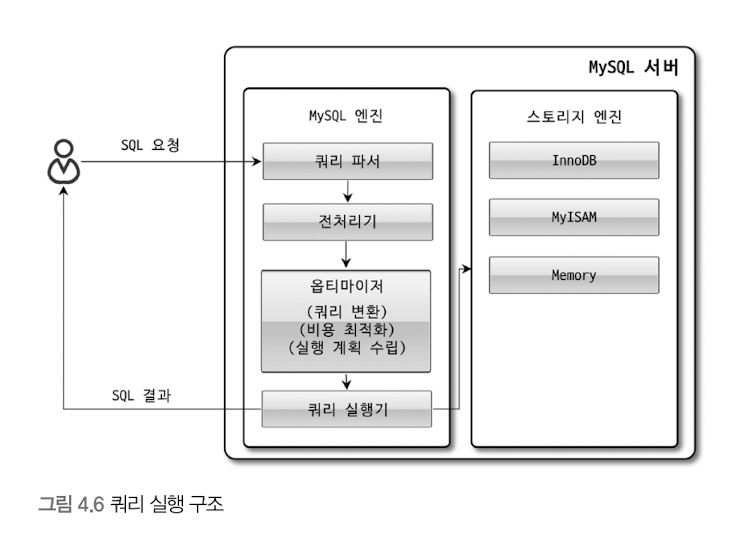

5) 쿼리 실행 구조

쿼리 파서

사용자 요청으로 들어온 쿼리 문장 -> 토큰으로 분리 => 트리 형태의 구조로 만들어내는 과정

MySQL이 인식할 수 있는 최소 단위의 어휘/기호



=> 쿼리 문장의 기본 문법 오류 발견, 사용자에게 오류 메시지 전달



전처리기

파서 과정에서 만들어진 파서 트리 기반으로 쿼리 문장에 구조적인 문제점이 있는지 확인

각 토큰 -> 테이블 이름 or 칼럼 이름 or 내장 함수와 같은 개체를 매핑 => 해당 객체의 존재 여부, 객체의 접근 권한 등 확인하는 과정



=> 실제 존재 X or 권한상 사용할 수 없는 개체의 토큰 발견





옵티마이저

사용자의 요청으로 들어온 쿼리 문장 -> 저렴한 비용으로 가장 빠르게 처리할지 결정하는 역할



실행 엔진

옵티마이저 - 두뇌 or 경영진 / 실행 엔진, 핸들러 - 손과 발 or 중간 관리자, 실무자



가정: 옵티마이저가 `GROUP BY`를 처리하기 위해 임시 테이블 사용

1. 실행 엔진) 임시 테이블 만들라고 핸들러에게 요청
2. 실행 엔진) `WHERE` 절에 일치하는 레코드를 읽어오라고 핸들러에게 요청
3. 읽어온 레코드들을 1번에서 준비한 임시 테이블로 저장하라고 핸들러에게 요청
4. 데이터가 준비된 임시 테이블에서 필요한 방식으로 데이터를 읽어 오라고 핸들러에게 다시 요청
5. 실행 엔진) 사용자 or 다른 모듈로 넘김

=> 만들어진 계획대로 각 핸들러에게 요청해서 받은 결과 -> 또 다른 핸들러 요청의 입력으로 연결하는 역할



핸들러(스토리지 엔진)

• MySQL 서버의 가장 밑단에서 MySQL 실행 엔진의 요청 -> 데이터를 디스크에 저장, 디스크로부터 읽어 오는 역할 담당
• 스토리지 엔진을 의미
  • MySQL 테이블 조작하는 경우: MyISAM 스토리지 엔진이 핸들러
  • InnoDB 테이블 조작하는 경우: InnoDB 스토리지 엔진이 핸들

---

7) 쿼리 캐시(Query Cache)

빠른 응답을 필요로 하는 웹 기반의 응용 프로그램에서 중요한 역할

• SQL의 실행 결과 -> 메모리에 캐시
  / 동일 SQL 쿼리 실행 -> 테이블 읽지 않고 즉시 결과 반환 => 매우 빠른 성능
• 테이블의 데이터 변경 -> 캐시에 저장된 결과 중에서 변경된 테이블과 관련된 것들 모두 삭제(Invalidate)
  => 동시 처리 성능 저하 유발



=> 데이터 변경 거의 X 읽기만 하는 서비스에서 좋은 기능



MySQL 서버가 발전하면서 성능이 개선되는 과정에서 쿼리 캐시는 계속된 동시 처리 성능 저하, 많은 버그의 원인

MySQL 8.0 버전부터: MySQL 서버의 기능에서 완전히 제거, 관련된 시스템 변수 제거

---

8) 스레드 풀(Thread Pool)

엔터프라이즈 에디션: 스레드 풀 기능 제공 O / 커뮤니티 에디션: X

• 엔터프라이즈: MySQL 서버 프로그램에 내장
• Percona Server: 플러그인 형태로 작동하게 구현돼 있음
  • 스레드 풀 플러그인 라이브러리(`thread_pool.so 파일`)를 설치(`INSTALL PLUGIN)

=> 엔터프라이즈 에디션에 포함된 스레드 풀 대신 Percona Server에서 제공하는 스레드 풀 기능



목적: 내부적으로 사용자의 요청을 처리하는 스레드 개수 ↓

-> 동시에 처리되는 요청이 많아도 서버의 CPU가 제한된 개수의 스레드 처리에만 집중할 수 있게 함 => 서버의 자원 소모 ↓

Q. 스레드 풀만 설치하면 성능 2배?
A. (X) 실제 서비스에서 눈에 띄는 성능 향상 보여준 경우 드물다
스레드 풀: 동시에 실행 중인 스레드들 -> CPU가 최대한 잘 처리해낼 수 있는 수준으로 줄여서 빨리 처리하게 하는 기능
-> 스케줄링 과정에서 CPU 시간을 제대로 확보 X -> 쿼리 처리가 더 느려지는 사례도 발생할 수 O

제한된 수의 스레드만으로 CPU가 처리하도록 적절히 유도
-> CPU의 프로세서  친화도(Processor affinity) ↑, OS 입장에서 불필요한 컨텍스트 스위치(Context switch) ↓
=> 오버헤드 ↓



• CPU 코어의 개수만큼 스레드 그룹 생성
  • `thread_pool_size` 시스템 변수: 스레드 그룹 개수 변경
  • 일반적으로 CPU 코어의 개수와 맞추는 것이 CPU 프로세서 친화도를 높이는 데 좋음
• 처리해야 할 요청 O -> 스레드 풀로 처리 이관
  • IF. 이미 스레드 풀이 처리 중인 작업 O
    -> `thread_pool_oversubscribe` 시스템 변수(기본값: 3)에 설정된 개수만큼 추가로 더 받아들여서 처리
    • 값이 너무 ↑ -> 스케줄링해야 할 스레드 ↑ => 스레드 풀 비효율적으로 작동할 수도 있음
• 스레드 그룹의 모든 스레드가 일을 처리 -> 스레드 풀
  (해당 스레드 그룹에 새로운 작업 스레드(Worker thread) 추가 vs. 기존 작업 스레드가 처리를 완료할 때까지 기다림) 여부 판단
  • 타이머 스레드: 주기적으로 스레드 그룹의 상태 체크 -> `thread_pool_stall_limit` 시스템 변수에 정의된 밀리초만큼 작업 스레드가 지금 처리 중인 작업 끝내지 X -> 새로운 스레드 생성해서 스레드 그룹에 추가
    • 전체 스레드 풀에 있는 스레드 개수 < `thread_pool_max_threads` 시스템 변수에 설정된 개수
    • 모든 스레드 그룹의 스레드가 각자 작업을 처리하고 있는 상태에서 새로운 요청이 들어와도 스레드 풀은 `thread_pool_stall_limit` 시간 동안 기다려야만 새로 들어온 요청 처리 O
    • => 응답 시간에 민감한 서비스: `thread_pool_stall_limit` 시스템 변수 적절히 낮춰서 설정해야 함
      • But, 0으로 가까운 값으로 설정 권장 X -> 스레드 풀을 사용하지 않는 편이 나음

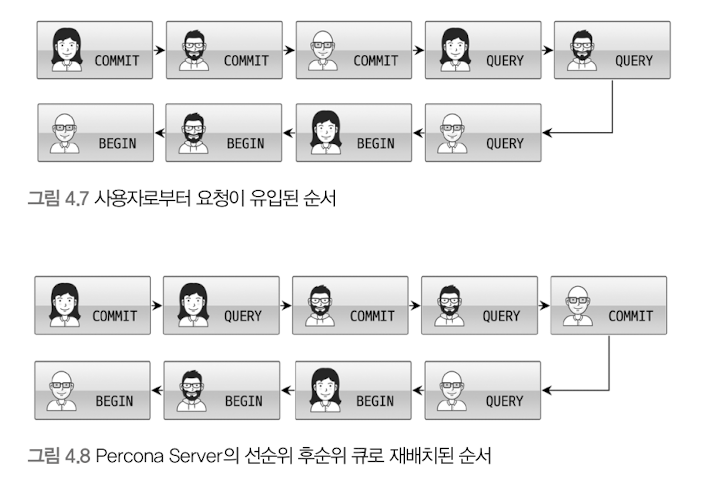

• 선순위 큐, 후순위 큐 -> 특정 트랜잭션 or 쿼리를 우선적으로 처리할 수 있는 기능 제공
  • 먼저 시작된 트랜잭션 내에 속한 SQL 빨리 처리 -> 해당 트랜잭션이 가지고 있던 잠금이 빨리 해제, 잠금 경합 ↓
    => 전체적인 처리 성능 향상

---

9) 트랜잭션 지원 메타데이터

데이터 딕셔너리 or 메타데이터: 데이터베이스 서버에서 테이블의 구조 정보와 스토어드 프로그램 등의 정보



5.7 버전까지: 테이블의 구조 -> FRM 파일에 저장, 일부 스토어드 포그램 또한 파일(*.TRN, *.TRG, *.PAR, ...) 기반으로 관리

But, 파일 기반의 메타데이터: 생성/변경 작업 -> 트랜잭션 지원 X => 서버 비정상적으로 종료 -> 일관 X 상태로 남는 문제

= 데이터베이스나 테이블이 깨졌다



8.0 버전부터: (해결) 테이블의 구조 정보 or 스토어드 프로그램의 코드 관련 정보 -> 모두 InnoDB의 테이블에 저장

• 시스템 테이블: MySQL 서버가 작동하는 데 기본적으로 필요한 테이블
  • ex. 사용자 인증과 권한에 관련된 테이블
  • InnoDB 스토리지 엔진 사용/ 시스템 테이블, 데이터 딕셔너리 정보 -> mysql DB에 저장
    / mysql DB -> `mysql.ibd`라는 이름의 테이블스페이스에 저장
    => MySQL 서버의 데이터 디렉터리에 존재하는 `mysql.ibd` 파일은 다른 *.ibd 파일과 함께 특별히 주의해야 함

참고
mysql DB에 데이터 딕셔너리를 저장하는 테이블이 저장
But, 실제 mysql DB에서 테이블의 목록 살펴보면 실제 테이블의 구조가 저장된 테이블 보이지 X 실제 존재 O
-> 데이터 딕셔너리 테이블의 데이터를 사용자가 임의로 수정하지 X
=> 데이터 딕셔너리 정보를 `information_schema DB`의 `TABELS`와 `COLUMNS` 등과 같은 뷰 ~> 조회 O

mysql DB에서 `tables`라는 이름의 테이블에 대해 `SELECT` 실행 -> '테이블 없음 X 접근 거절됨 O

• 스키마 변경 작업 중간에 MySQL 서버가 비정상적으로 종료돼도 스키마 변경 완전한 성공/완전한 실패
• InnoDB 스토리지 엔진 사용하는 테이블: 메타 정보 -> InnoDB 테이블 기반의 딕셔너리에 저장
  / MyISAM or CSV 등과 같은 스토리지 엔진의 메타 정보 => 저장할 공간 필요
  • (InnoDB 스토리지 엔진 이외) SDI(Serialized Dictionary Information) 파일 사용
    SDI: 직렬화(Serialized)를 위한 포맷
  • SDI 포맷의 *.sdi 파일 존재/ *.FRM 파일과 동일한 역할
  • InnoDB 테이블들의 구조도 SDI 파일로 변환할 수 있음
• `ibd2sdi` 유틸리티: InnoDB 테이블스페이스에서 스키마 정보 추출
  • `SHOW TABLES`로 확인할 수 X `mysql.tables` 딕셔너리 데이터를 위한 테이블 구조도 볼 수 있음

linux> ibd2sdi mysql_data_dir/mysql.ibd > mysql_schema.json
linux> cat mysql schema.json

---

출처

GitHub - wikibook/realmysql80: 《Real MySQL 8.0》 예제 파일
