4. Internet Protocol

1. 개요

IP 특징

RFC791

모든 TCP, UDP, ICMP, IGMP에서 사용

unreliable_상위층에서 신뢰성 보장

connectionless_ex. 전송순서 A, B -> 도착순서 B, A



Hourglass model



2. IP 헤더

Size: 20byte(Option 제외)

전송순서

00-7, 8-15, 16-23, 24-31 비트 순서

=> network byte order = big edian (<-> little endian)



빅 엔디안(Big Endian)

낮은 주소에 높은 바이트부터 저장(Most Significiant Bit, MSB)

평소 사용하는 방식

소켓 통신에 이용



리틀 엔디안(Little Endian)

낮은 주소에 데이터의 낮은 바이트부터 저장(Least Significant Bit, LSB)

인텔 CPU 계열

소켓 사용을 위해 데이터 배열 변경

IP 헤더 필드

프로토콜 버전(4bit) - IPv4

헤더 길이(4bit) = Option + Header Length

60바이트까지 제한

서비스 유형 필드(TOS: Type-of service)

8bit 선행필드(3bit)_현재 무시

TOS(4bit)

최소 지연, 최대 처리율, 최대 신뢰성, 최소 비용

하나만 선택 가능

4bit 모두 0 -> 표준 서비스 제공

비사용 비트(1bit = 0)

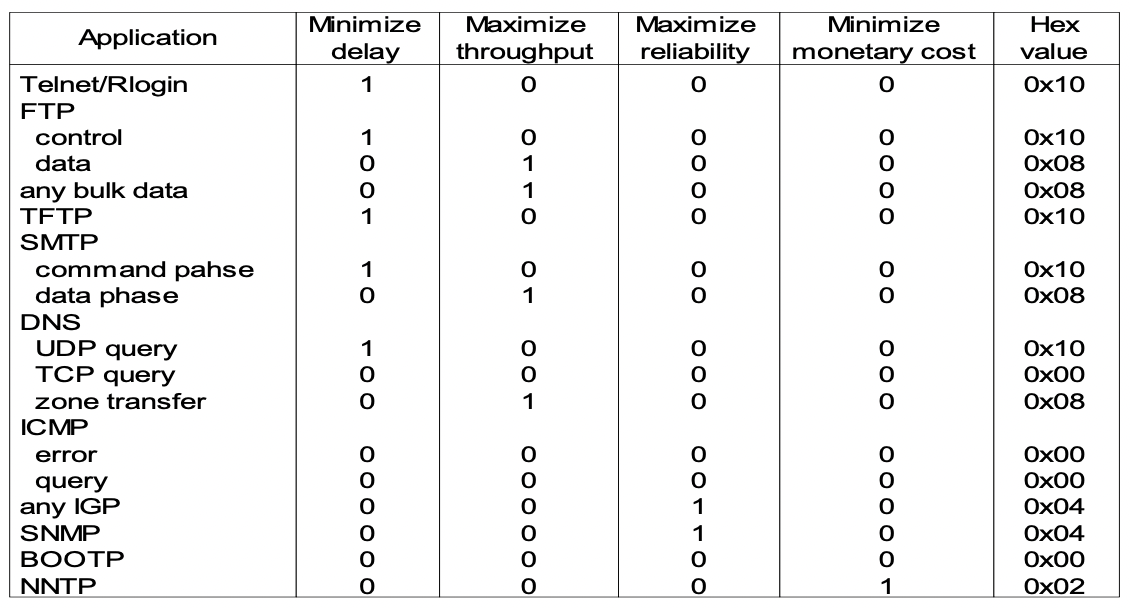

TOS 권고 필드 값

TOS Example

minimum delay(빠른 응답 요구)_Telent, rlogin

maximum throughput(최대 처리율 요구)_FTP

maximum reliability(최대 신뢰성 요구)_SNMP, routing protocol

minimize monetary cost(최소 비용 요구)_NNTP



16비트 전체 길이

IP 데이터그램의 총 바이트 길이(최대 65535byte)

데이터 부분의 실제 크기 = 전체길이 - 헤더 길이

16비트 식별자

: 한 호스트에 의해 보내지는 각 데이터그램을 식별하기 위해 사용

데이트그램을 보내는 순서에 따라 1씩 증가

3비트 플래그

D: Don't fragment, M: More fragment, unused

13비트 분할 오프셋

fragment의 시작 위치 표시 -> 11장

TTL(Time-to live: 8-bit)

데이터그램의 수명 제한(라우터 경우 -> 1 감소)

-> Why? 패킷이 라우팅 과정에서 루프에 빠지는 것 방지 위해

프로토콜(8-bit)

: 어느 프로토콜이 IP로 데이터를 보냈는 가를 구분하기 위한 것

-> Why? Demultiplexing 하기 위해

header checksum(16bit)

IP 헤더만 checksum

Source IP address and destination IP address (각각 32bit)

PAD (Option 부분)

IP 헤더가 32비트의 배수가 되도록 하기 위해 사용



Option

: 데이터그램에 대한 가변길이 정보

보안과 제한 사항(군사 응용에 관한 것_RFC 1108)

레코드 route(각 router가 자신의 IP address 기록)

time stamp(각 router가 자신의 IP address와 time 기록)

loose source routing(데이터그램이 거쳐야 하는 IP address 기록)

strict source routing(데이터그램은 기록된 IP address를 따라 목적지까지 가야함)



3. IP Routing

Routing 개념

IF

호스트와 목적지 직접 연결 or 공유된 네트워크(ex. Ethernet, token ring)일 경우

then

목적지로 직접 전송

else

데이터그램을 디폴트 라우터로 보낸 후, 라우터가 목적지로 직접 전송



IP layer가 상위 계층(TCP, UDP, ICMP, IGMP) 혹은 Network Interface로부터 datagram을 받았을 때

memory 내의 routing table 검사 후 전송

IF

수신 datagram의 IP address = 자신의 IP address 혹은 broadcast address

then

protocol 모듈에게 전달

else

① IP layer가 router로 동작할 수 있도록 구성 -> 데이터그램 전송

② 그렇지 않다면 discard

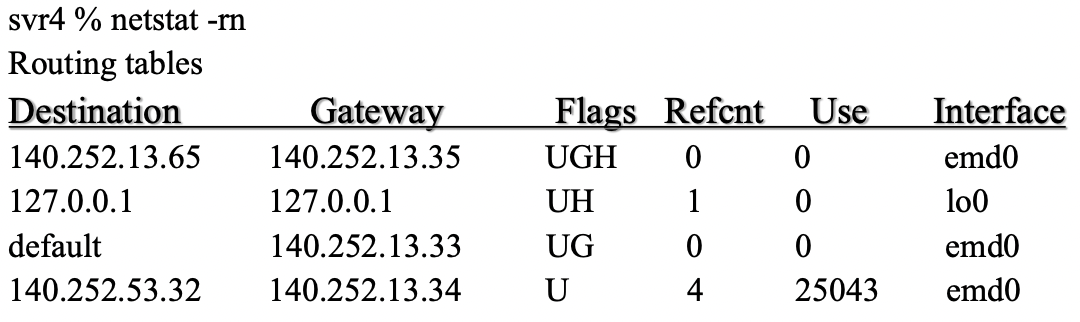

Routing table이 갖고 있는 정보

Destination IP address: host or network address

next-hop router 혹은 직접 접속된 네트워크의 IP address

flags

destination IP address가 network인지 host인지 식별

next-hop router address가 실제 router인지 직접 접속된 iterface인지 식별 -> 9장

전송을 위해 datagram을 넘겨 줄 network inerface specification



Routing table의 예

IP routing

routing table search

IF

destination IP address = IP address

then

next-hop router나 직접 접속된 interface로 packet을 send

routing table search

IF
destination network ID = network ID

then

next-hop router나 직접 접속된 interface로 packet을 send

Routing table에서 "default"를 찾는다. 만일 찾았다면 지시된 next-hop router로 packet을 send

위의 과정에서 일치하는 것이 X

-> datagram 폐기, "host unreachable" or network unreachable" message가 해당 application에게 return



Examples

bsdi(140.252.13.35)에서 sun(140.252.13.33)으로 IP datagram을 보내는 경우

routing table search -> 같은 subnet임 확인

ARP 수행 후 전달

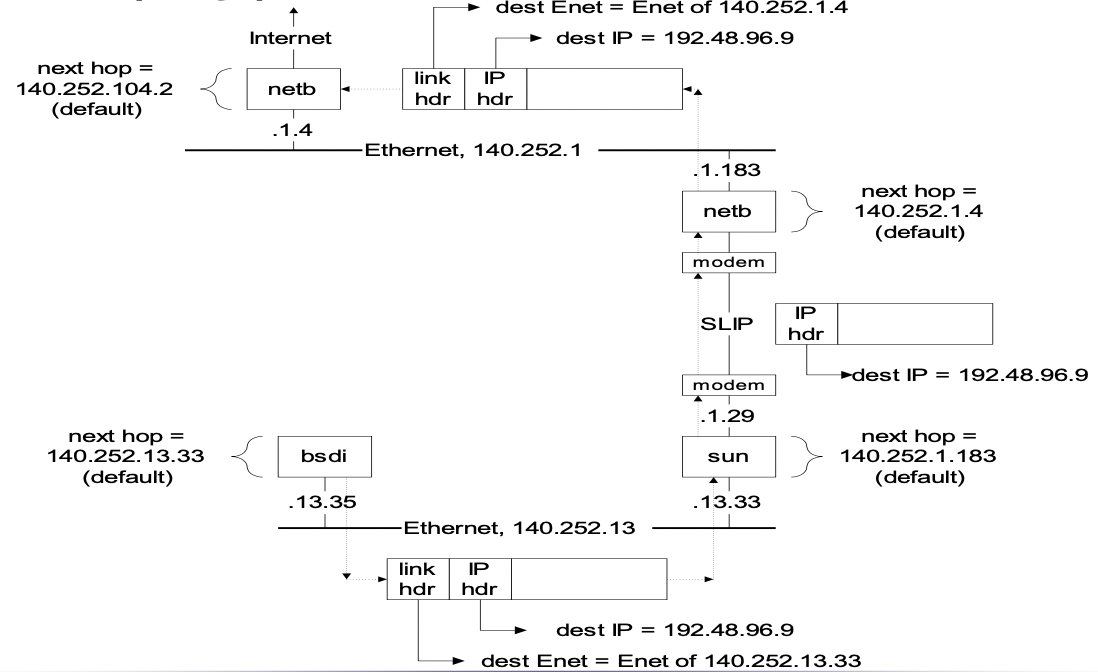

bsdi(140.252.13.35)가 ftp.uu.net(192.48.96.9)로 IP datagram을 보내는 경우

bsdi

routing table search

Host or network entry와 match되지 않음 => default 사용

ARP후 sun에게 전달



sun

destination address가 자신이 아니고 router의 기능을 갖고 있으므로 datagram을 forward

routing table search

Host or network entry와 match되지 않음 => default 사용하여 netb에게 전달



netb

sun과 동일한 절차를 따름

단, default를 사용하여 gateway에게 전달 하고자 할 때 ARP를 사용하여 Enet. Address를 구함



Gateway

이전의 두 router와 동일한 절차를 따름

default를 사용하여 next-hop router인 140.252.104.2에게 datagram을 forward



Key points

모든 host와 router는 default를 사용

destination IP address는 변경되지 않으며, 모든 routing의 기준이 됨

각 link별로 다른 link header와 link address가 사용

4. Subnet Addressing

RFC 950

host ID부분 -> subnet ID/ host ID
Subnet 장점: routing table 크기 줄일 수 있다

Example

140.252 network의 외부 Internet router에게는 subnet이 transparent하게 보인다.

이는 140.252로 시작하는 어떤 호스트에 도달하기 위해서는 무조건 140.252.104.1로 routing하기 때문

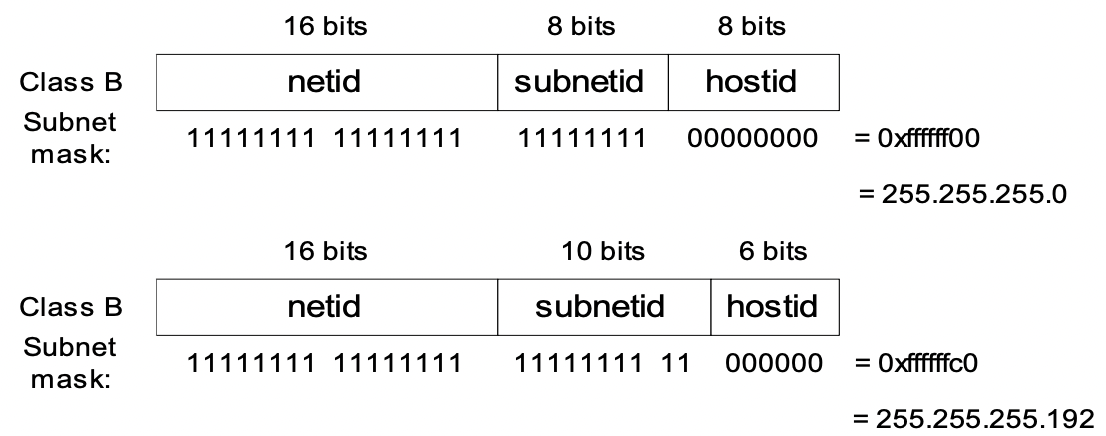

5. Subnet Mask

: subnetID와 hostID에 몇 bit가 할당되는 지 결정하기 위해 사용(32-bit)

일반적으로 IP address는 dotted-decimal notiation으로 표기, subnet mask는 hexadeciaml로 표현

IP address와 subnet mask를 이용하면

①같은 subnet인지, ②같은 network의 다른 subnet인지, ③ 다른 network인지 알 수 있다

Example. host address = 140.252.1.1/ subnet mask = 255.255.255.0

destination IP address

140.252.4. 5 -> 같은 network의 다른 subnet

140.252.1.22 -> 같은 subnet

192.43.235.6 -> 다른 network

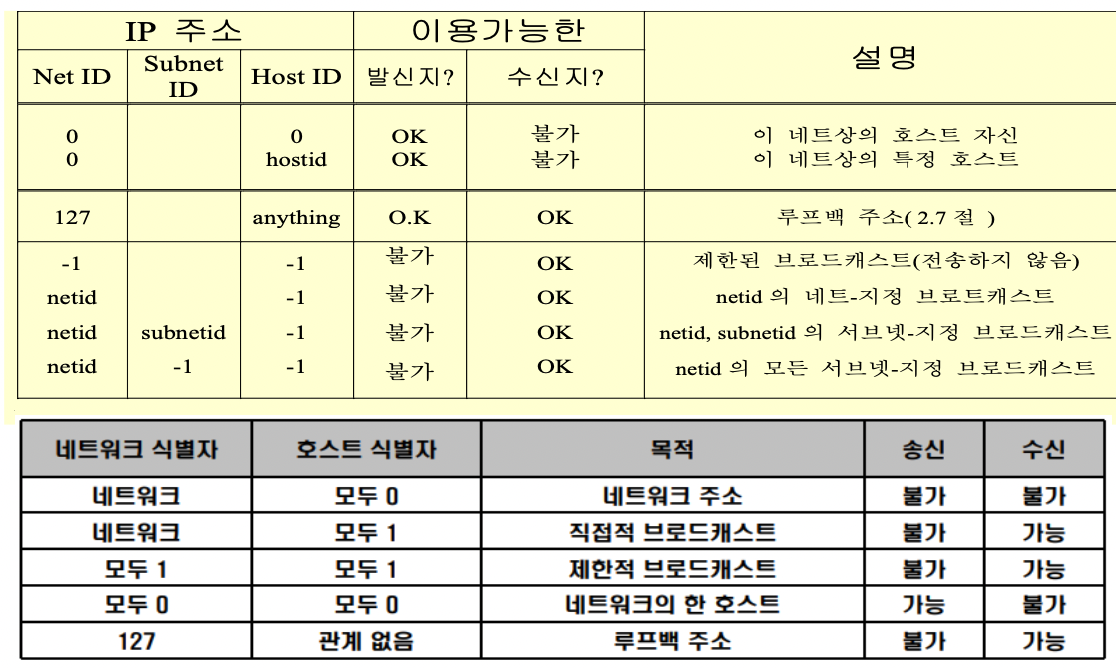

6. 특수한 경우의 IP 주소

0 -> all 0; -1 -> all 1; 공백 -> not 서브넷팅

NOTE



Directed broadcasts were found to be such a big problem from a security point of view that they are effectively disabled on the Internet today. [RFC0919] describes the various types of broadcasts for IPv4, and [RFC1812] suggests that support for forwarding directed broadcasts by routers should not only be available but enabled by default. This policy was reversed by [RFC2644] so that by default routers must now disable the forwarding of directed broadcasts and are even free to omit support for the capability altogether.

7. 서브넷 예제

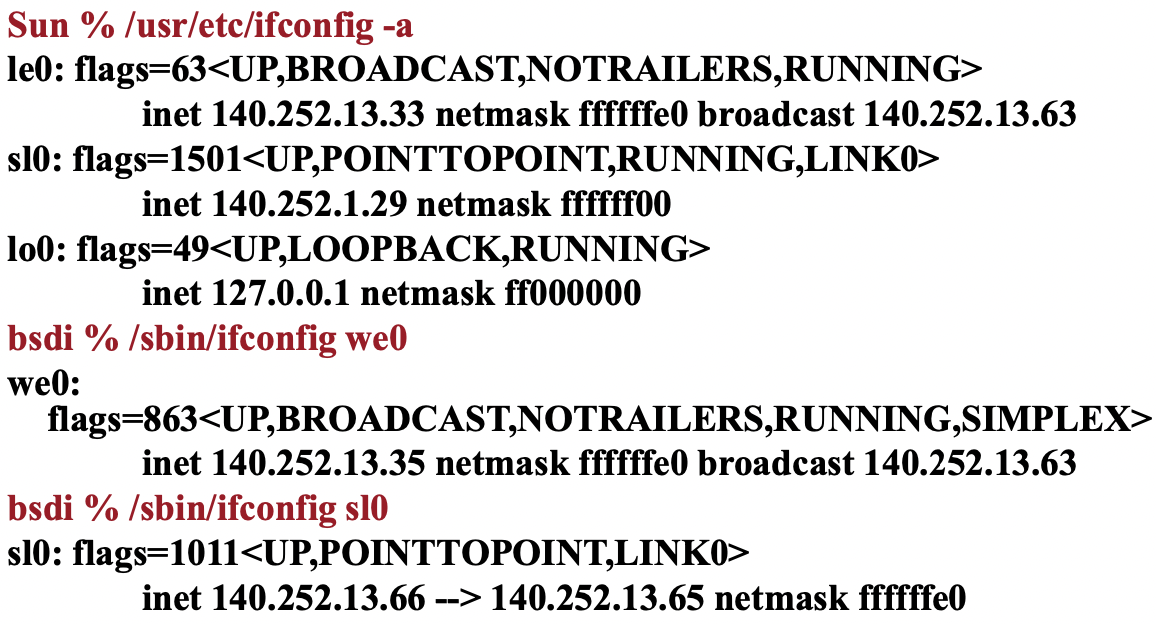

8. ifconfig 명령어

물리적 네트워크 인터페이스 및 할당된 인터페이스 주소에 대한 정보 제공

인터페이스 정상적 동작?

패킷 수신 준비?

네트워크 인터페이스 소프트웨어가 정상적으로 설치?



Option

-a: 모든 인터페이스를 알려줌(Only sunOS 존재)

참고: ipconfig /all (Windows)

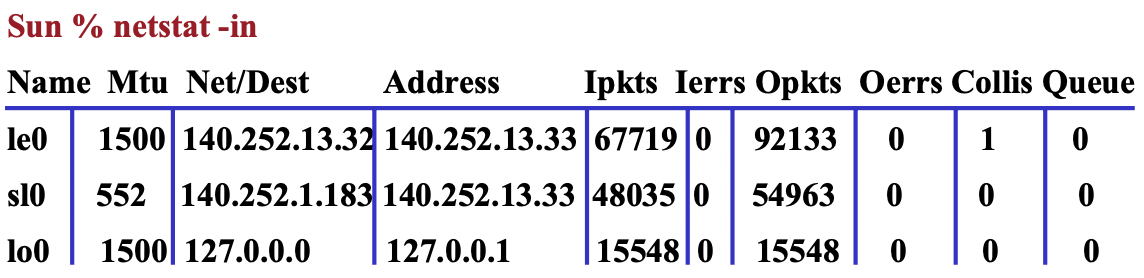

9. netstat 명령

시스템 인터페이스에 대한 정보 제공

MTU, 입력 패킷 개수, 입력 에러 개수, 출력 패킷 개수, 출력 에러 개수, 충돌 개수, 현재 출력 큐의 크기



Option

-i: 인터페이스 정보 출력

-n: 호스트 이름 대신 IP 주소 출력

10. IP의 미래

IP의 세 가지 문제점

현재 IP할동 속도 매우 빠름

32비트 주소공간이 장기적으로 부적당

현재의 라우팅 구조에서 라우팅 테이블의 크기 증가 문제_CIDR에서 대안 제시(10.8)

IPng: SIP, PIP, TUBA, TP/IX



IPv4: 32bit address

TCP, UDP, ICMP, IGMP를 위한 패킷 전송 서비스 제공

멀티캐스팅 옵션으로 제공



IPv6: 128bit address

IPv4를 대신하기 위해 1990년 중반 설계

TCP, UDP, ICMPv6를 위한 패킷 전송 서비스 제공

멀티캐스팅 필수(No 브로드 캐스팅 가능)

ICMPv6 = ICMP + IGMP + ARP

11. 요약

헤더

라우팅

서브넷

서브넷 마스크

ifconfig와 netstat

차세데 IP
