1. RAM의 특징과 종류

Key Word: 휘발성 저장장치 / 비휘발성 저장 장치 / DRAM / SRAM / SDRAM / DDR SDRAM



01장

주기억장치: RAM(메모리) / ROM

RAM의 특징

• 실행할 프로그램의 명령어, 데이터가 저장
• 전원 끄면 RAM에 저장된 명령어와 데이터 모두 날아감

휘발성 저장 장치(volatile memory)

전원을 끄면 저장된 내용이 사라지는 저장 장치



비휘발성 저장 장치(non-volatile memory)

• 전원이 꺼져도 저장된 내용이 유지되는 저장 장치
• 보조기억장치
  • ex. 하드 디스크, SSD, CD-ROM, USB 메모리
• CPU는 보조기억장치에 직접 접근 X
  • 보관할 대상 -> 보조기억장치인 비휘발성 저장 장치
  • 실행할 대상 -> 휘발성 저장 장치인 RAM

=> CPU가 실행하고 싶은 프로그램이 보조기억장치에 있음

-> RAM으로 복사하여 저장한 뒤 실행

---

RAM의 용량과 성능

• RAM의 용량 ↓ -> 보조기억장치에서 실행할 프로그램을 가져오는 일 ↑ -> 실행 시간 ↑
• RAM의 용량 ↑ -> 보조기억장치에서 ↑ 데이터 가져와 미리 RAM에 저장 O
  => ↑ 프로그램 동시에 빠르게 실행하는 데 유리

보조기억장치: 책장 / RAM: 책상
-> 책상 크다면 책장으로부터 책 ↑ 가져와 여러 권 동시에 읽을 수 있음
=> 책 가지러 왔다 갔다 하는 시간 ↓



But, RAM의 용량 필요 이상으로 ↑ -> 비례하여 프로그램 실행 속도 ↑ (X)



운영체제가 지원 O -> RAM 용량 ↓ -> 보조기억장치를 RAM의 보조 저장공간으로 활용

ex. RAM에 프로그램 A만, 프로그램 B 작동 -> 보조기억장치에 프로그램 A 잠시 내려두고 프로그램 B 실행

---

RAM의 종류

레지스터(SRAM), 시스템 메모리(DRAM)

DRAM(Dynamic(동적) RAM)

• 저장된 데이터가 동적으로 변하는(사라지는) RAM
• 시간이 지나면 저장된 데이터가 점차 사라지는 RAM
• => 데이터의 소멸 막기 위해 일정 주기로 데이터를 재활성화(다시 저장)해야 함
• 일반적으로 메모리로써 사용하는 RAM
• (+) 소비 전력 비교적 ↓, 저렴, 집적도 ↑ -> 대용량으로 설계하기 용이
  집적도 ↑: 더 작고 빽빽하게 만들 수 있다

SRAM(Static(정적) RAM)

• 저장된 데이터가 변하지 않는 RAM
• 시간이 지나도 저장된 데이터가 사라지지 X
  But, 비휘발성 메모리 X, 전원 공급 X -> 저장된 내용 날아감
• 주기적으로 데이터 재활성화할 필요 X
• DRAM보다 일반적으로 속도 ↑(최소 10배 이상 차이)
• 메모리가 아닌 대용량으로 만들어질 필요 X 속도 빨라야 하는 저장 장치
  • ex. 캐시 메모리

	DRAM	SRAM
재충전	필요 O	필요 X
속도	↓	↑
가격	저렴함	비쌈
집적도	↑	↓
소비 전력	↓	↑
사용 용도	주기억장치(RAM)	캐시 메모리



SDRAM(Synchronous DRAM)

• SRAM + DRAM (X) => SRAM과 관계 X
• 클럭 신호와 동기화된, 발전된 형태의 DRAM
  • 클럭 타이밍에 맞춰 CPU와 정보를 주고받을 수 있음
• 클럭에 맞춰 동작하며 클럭마다 CPU와 정보를 주고받을 수 있는 DRAM

DDR SDRAM(Double Data Rate SDRAM) = SDR SDRAM(Single Data Rate SDRAM)

• 가장 흔히 사용되는 RAM
• 대역폭을 넓혀 속도를 빠르게 만든 SDRAM
  대역폭(data rate): 데이터를 주고 받는 길의 너비
• 2배의 대역폭 -> 한 클럭당 2번씩 데이터를 CPU와 주고받을 수 있음 => 전송 속도 2배 빠름
  • SDRAM: 한 클럭당 1번씩 데이터 주고받음
  • DDR2 SDRAM
    • DDR SDRAM보다 대역폭 2배 넓음
    • SDR SDRAM보다 너비 4배 넓음
  • DDR3 SDRAM
    • DDR2 SDRAM보다 대역폭 2배 넓음
    • SDR SDRAM보다 너비 8배 넓음
  • DDR4 SDRAM
    • 최근 사용하는 메모리
    • SDR SDRAM보다 16배 넓은 대역폭

Q: RAM이 2개일 때 속도 어떻게 향상?

A: CPU와 메모리 연결할 때 선이 2개, 프로그램 1개가 쪼개져서 들어가야 속도가 2배될 조건 충족

선이 1개면 둘 중 1개 선택해서 1 실행 -> 2 실행 or 1 실행 1/2 -> 2 실행 1/2 이러면 속도 향상 X

---

2. 메모리의 주소 공간

물리 주소/ 논리 주소/ MMU/ 베이스 레지스터/ 한계 레지스터



메모리에 저장된 정보의 위치 -> 주소로 나타낼 수 있음

• 물리 주소: 메모리 하드웨어가 사용하는 주소
• 논리 주소: CPU, 실행 중인 프로그램이 사용하는 주소

물리 주소와 논리 주소

메모리에 저장된 정보 변경(적재, 삭제) = 실행마다 주소 달라짐

-> CPU와 실행 중인 프로그램은 메모리에 몇 번지에 무엇이 저장되어 있는지 다 알지 X

= 논리 주소와 물리 주소로 나눈 이유



물리 주소(physical address)

• 메모리가 사용
• 정보가 실제로 저장된 하드웨어상의 주소

논리 주소(logical address)

• CPU와 실행 중인 프로그램이 사용
• 실행 중인 프로그램 각각에게 부여된 0번지부터 시작되는 주소

=> 물리 주소가 아닌 0번지부터 시작하는 자신만을 위한 논리 주소 가지고 있음

= 모든 프로그램은 자신이 0번지부터 시작한다고 생각

물리주소: 1개/ 논리주소: 프로그램마다 각각 가지고 있음

But, CPU가 메모리와 상호작용 -> 논리 주소와 물리 주소 간의 변환 필요

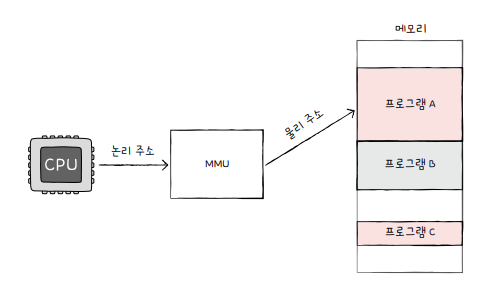

=> 메모리 관리 장치(MMU; Memory Management Unit)이라는 하드웨어에 의해 수행(가속기)

소프트웨어 알고리즘으로 하면 속도 ↓

논리 주소 -> 논리 주소 + 베이스 레지스터 값 -> 물리 주소

• 베이스 레지스터: 프로그램의 가장 작은 물리 주소, 프로그램의 첫 물리 주소를 저장
• 논리 주소: 프로그램의 시작점으로부터 떨어진 거리

---

메모리 보호 기법

다른 프로그램의 영역 침범 명령어 위험

ex. 베이스 레지스터: 100/ 한계 레지스터: 150
= 물리 주소 시작점: 100번지/ 프로그램 크기(논리 주소의 최대 크기): 150
=> 150번지를 넘는 논리 주소 가질 수 X

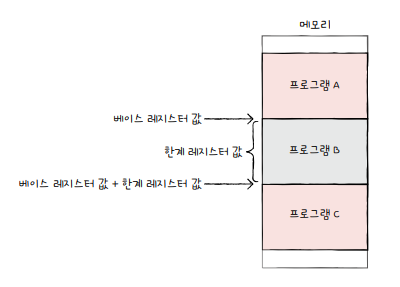

한계 레지스터(limit register)

• 논리 주소 범위 벗어나는 명령어 실행 방지
  • 한계 레지스터가 저장한 값보다 커서는 안됨
• 실행 중인 프로그램이 다른 프로그램에 영향 X 보호
• 논리 주소의 최대 크기 저장
  • 베이스 레지스터 값 <= 프로그램의 물리 주소 범위 < 베이스 레지스터 값+한계 레지스터 값

---

3. 캐시 메모리

저장 장치 계층 구조/ 캐시 메모리/ 캐시 적중률/ 참조 지역성의 원리



CPU가 메모리에 접근하는 시간 < CPU의 연산 속도

-> 메모리 접근이 최소화되는 것이 좋음 -> 저장 장치 계층 구조

=> 극복하기 위한 저장장치: 캐시 메모리

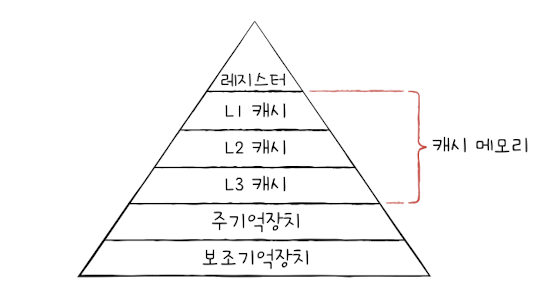

저장 장치 계층 구조(Memory hierarchy) = 메모리 계층 구조

ex. CPU 내의 레지스터, 메모리(RAM), USB 메모리 비교
레지스터: CPU와 가까움/ 용량 ↓(vs. RAM)/ 접근 시간 ↑
RAM: USB 메모리보다 CPU와 가까움/ 접근 시간 ↑/ 가격 ↑

=> 가격 ↓ 대용량 저장 장치 -> 속도 ↓/ 속도 ↑ 메모리 -> 용량 ↓, 가격 ↑
=> 1개의 저장 장치만 사용 X 다양한 저장 장치 모두 사용 O

• 컴퓨가 사용하는 저장 장치 -> 'CPU에 얼마나 가까운가'를 기준으로 계층적으로 나타냄
• 각기 다른 용량과 성능의 저장 장치들을 계층화하여 표현한 구조

=> CPU에 가까운 저장 장치(위 계층) -> 빠르고, 용량 ↓, 비쌈



---

캐시 메모리(Cache memory)

• CPU와 메모리 사이에 위치
• 레지스터보다 용량 ↑, 메모리보다 빠른 SRAM 기반 저장 장치
• CPU의 연산 속도와 메모리 접근 속도 차이 줄이기 위해 탄생
  • CPU가 사용할 일부 데이터 미리 캐시 메모리로 가지고 와서 사용

CPU: 집
메모리: 대형 마트(물건 많지만, 집과 멀리 떨어져 있어 왕복 오래 걸림)
캐시 메모리: 편의점(물건 많지 않아도 집과 가까이 있음)

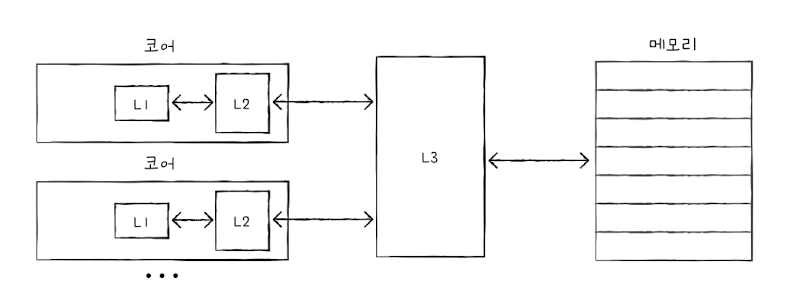

• CPU(코어)와 가까운 순서대로 계층 구성
  • 코어 내부: L1(level 1) 캐시, L2(level 2) 캐시 -> 고유한 캐시 메모리로 할당
    / 코어 외부: L3(level 3) 캐시 -> 여러 코어가 공유하는 형태
    • 캐시 메모리 용량: L1 < L2 < L3
    • 속도: L3 < L2 < L1
    • 가격: L3 < L2 < L1
  • CPU가 메모리 내에 데이터 필요하다고 판단 -> L1 -> L2 -> L3

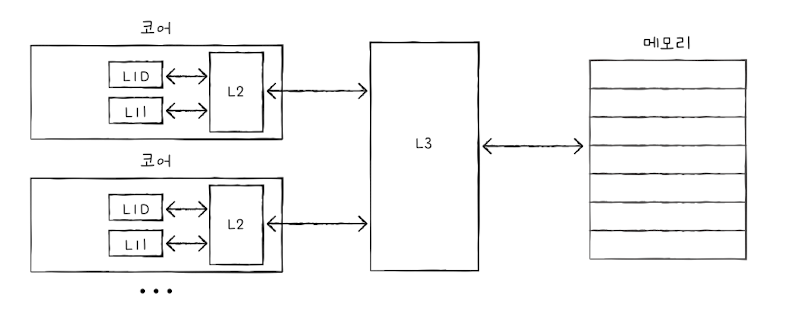

분리형 캐시(split cache): L1 캐시  => 접근 속도 ↑

• L1I 캐시: 명령어 저장 -> 최소한의 명령어 저장 공간 확보
• L1D 캐시: 데이터 저장

---

• 캐시 히트(cache hit): 자주 사용될 것으로 예측한 데이터 -> 실제 사용 O
  (캐시 메모리 내 데이터가 CPU에서 활용될 경우)
  • 캐시 적중률(cache hit ratio): 캐시가 히트되는 비율
    • $캐시 히트 횟수 / (캐시 히트 횟수 + 캐시 미스 횟수)$
    • 85~95% 이상
    • 캐시 적중률 ↑ -> CPU의 메모리 접근 횟수 ↓
• 캐시 미스(cache miss): 예측 틀려 메모리에서 필요한 데이터 직접 가져와야 하는 경우
  => 캐시 미스 발생 ↑ -> 성능 ↓

캐시 메모리 -> 참조 지역성의 원리에 따라 가져올 데이터 결정

참조 지역성 원리(locality of reference, principle of locality)

CPU가 메모리에 접근할 때의 주된 경향을 바탕으로 만들어진 원리

1. 최근에 접근했던 메모리 공간에 다시 접근하려는 경향
   • 변수에 값 저장
     • 언제든 변수에 접근하여 저장된 값 사용 O = CPU는 변수가 저장된 메모리 공간 언제든 다시 참조 O
     • 프로그램이 실행되는 동안 여러 번 사용
       = CPU는 최근에 접근했던 (변수가 저장된) 메모리 공간 여러 번 다시 접근 O
       => 시간 지역성(temporal locality)
2. 접근한 메모리 공간 근처를 접근하려는 경향 => 공간 지역성(spatial locality)
   • 하나의 프로그램 내에서도 관련 있는 데이터들은 모여서 저장

=> 캐시 메모리가 잘 작동

---
